گیجِ فشار تفاضلی پیستونی P74

معرفی:
گیج فشار تفاضلی پیستون دار، سری P74 ایندومارت جهت نمایش دادن اختلاف فشار بین دو ورودی مجزای فشار، بر روی صفحه نمایشگر طراحی شده است .این ابزار اندازه‌گیری برای مایعات، در جاهایی که انتقال های کوچک بین ورودی های بالا و پایین مناسب می‌باشد.این تفاوت بین فشار بالا و پایین سبب حرکت المنت پیستون شده و حرکت انتقالی مغناطیسی دستگاه را تعیین می کند.گیج فشار سری P74 ، طیف گسترده ای از فشارتفاضلی   0- 25 کیلو پاسگال  تا  0- 1000 کیلو پاسگال  را تحت پوشش قرار می دهد.حداکثر فشار مجاز ورودی 20 مگا پاسگال، PSI 2900 می‌باشد. این گیج فشار جهت عملیات کلید زنی سوئیچینگ با سوئیچ زبانهای، برای شروع شدن آلارم ویا کنترل پرسه مجهز شده است.ممکن است رله ها مطابق با دو SPST یا SPDT جهت محدودیت های بالا و پایین نصب شوند.این فشار سنج در اندازه‌گیری نقطه ای بارهای متناوب دینامیکی و ارتعاشات و پالس های قوی مورد استفاده قرارمی گیرد. ممکن است بدنه گیج فشار جهت تضمین حرکت یکنواخت عقربه با گلیسیرین پر شود همچنین روغن کاری قطعات متحرک از سیستم اندازه‌گیری در برابر ساییدگی محافظت می کند.گیجِ فشارهای سری P74 ایندومارت، عمدتا جهت نظارت بر فیلترها پمپ هاو سوپاپ در آب، هوا، گاز طبیعی وسیستم های سوخت بنزین مورد استفاده قرار می گیرند.

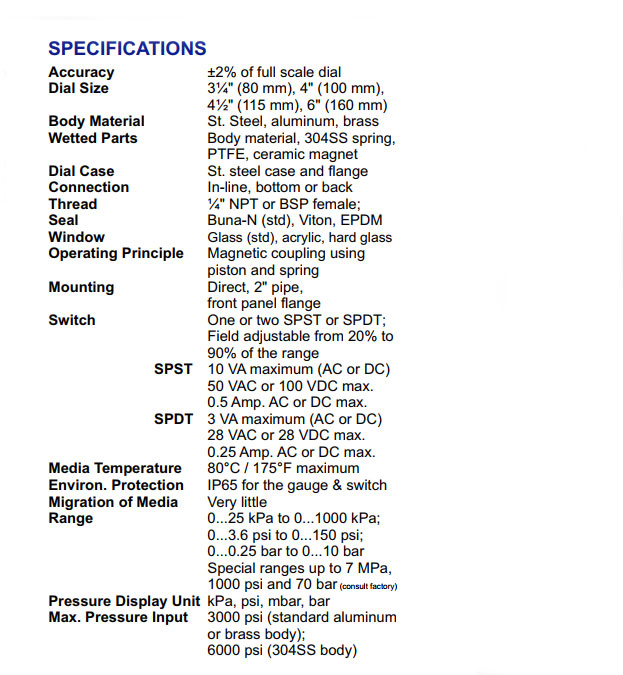

مشخصات فنی:
دقت: % 2 ±
شماره گیری حجم: ( 3¼ اینچ) 80 میلی متر(، 4 اینچ ) 100 میلی متر(4½ اینچ ) 115 میلی متر(، 6 اینچ ) 160 میلی متر
جنس بدنه: استنلس استیل ، آلومینیوم، برنج
صفحه نمایش مدرج : استنلس استیل
اتصال: پایین یا پشت ¼ مادگی
پنجره: شیشه ای، اکریلیک، شیشه ای سخت
پایه: لوله ی مستقیم 2اینچ
سوئیچ: یک یا دو سوئیچ SPST یا SPDT ؛قابل تنظیم از ٪ 20 تا ٪ 90 از محدوده
دما رسانه ها: حداکثر 80 درجه سانتی گراد/ 175 درجه فارن هایت
کلاس حفاظتی: IP65

محدوده:
0 ... 25 کیلو پاسکال تا 0 ... 1000 کیلو پاسکال
psi 3.6 ... 0 تا 0 ... PSI 150
0 ... 0.25 بار تا 0 ... 10 بار
دامنه های ویژه تا 7 مگاپاسکال، psi 1000 و 70 بار

واحد نمایش فشار:
کیلو پاسکال، PSI ، میلی بار، بار
حداکثر فشار ورودی:( PSI 3000 )آلومینیوم استاندارد و یا بدنه ی برنجی PSI 6000 استنلس استیل 304
