| دقت | گستره ی کاری | خروجی | توضیحات |
|---|---|---|---|
| m s 0.05% | 200 - ...850 درجه سانتی گراد | آنالوگ | ترانسمیتر |
معرفی :
سیستم فشرده کنترلر دما / ترانسمیترتعیین کننده دما، سری INDUMART TST300 ، از جدیدترین تکنولوژ ها ی دیجیتالی و تکرارپذیریمناسب تشکیل شده است که سیگنالهای RTD یا ترموکوپل، دو یا سه سیمه را برطبق استانداردهای صنعتی به خروجی 4- 20 میلیآمپرتبدیل کرده ودمای پردازش شده را بر روی مانیتور 4 رقمی نمایش می دهد.به علاوه ترانسمیترتعیین کننده دما TST300 می‌تواندبا دو آلارم خروجی و رله های خارجی تریگر به عنوان کنترلر قطع و وصل مورد استفاده قرار گیرد.همچنین کاربر می‌تواند ، SETPOINTپسماند، تأخیر زمانی رابرنامه ریزی کند. دقت بالا، رانش آزاد خطی همراه با فیلترهای دیجیتالی جهت فرایند پایدار طراحی شده است. پیکرهبندی ترانسمیترتعیین کننده دما TST300 آسان وساده می‌باشدو ترانسمیتر دما می‌تواند با کمک یکی از این دو، شبیه ساز یا مدرج سازRTD / ترموکوپل پیکره بندی شود. مانیتور و پارامترهای اتصالی ازقبیل : SETPOINT ، پسماند، تأخیر زمانی و محدوده نشانگر توسطواحد مهندسی برنامه ریزی وتعیین می‌شود. TST300 طبق کلاس حفاظتی IP65 ضدآب بوده و درصورت همراه بودن با حسگردما، دارایجداساز گالوانی )سیگنال ورودی از خروجیمیباشد.واحد مهندسی می‌تواند حسگر RTD / ترموکوپل را به صورت مستقیم یا ازطریقیک سیم به پروب دما متصل کند.همچنین این ابزاراندازه‌گیری می‌تواند با پایه قفلی DIN سفارش داده شود.جداسازگالوانی ورودی ترموکوپل T/C . گالوانی = برقی، ناگهانی رانش آزاد خطی حامل ها در مواد نیمه رسانا .
آب بندی طبق کلاس حفاظتی IP65
کنترلر دما / ترانسمیترتعیین کننده دما

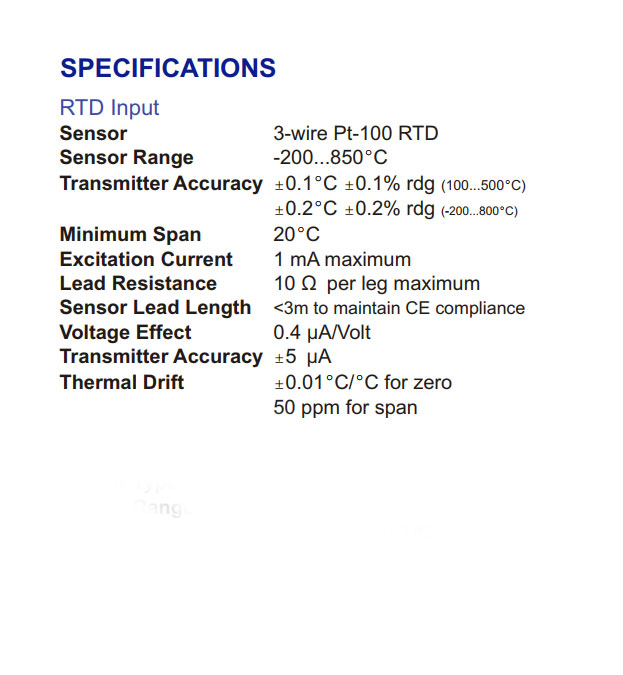

مشخصات فنی:
سنسور: RTD سه سیمه PT-100
محدوده سنسور: 200 - ... 850 درجه سانتی گراد
دقت ترانسمیتر : % 0.1 /100 ... 500 در جه سانتی گراد 0.2% /-200 ... 800 درجه سانتی گراد
جریان تحریکی : حد اکثر 1میلی آمپر
ورودی ترموکوپل
تیپ سنسور : K-J-T, R-S-B, J-F-E, K-N-R
محدوده سنسور : 200 - ... 1820 درجه سانتی گراد
دقت ترانسمیتر : % 0.4
ورودی و خروجی جداگانه : 50 ولت DC
خروجی
خروجی آناگوگ : 20 - 4 میلی آمپر
سویچینگ جریان : حد اکثر 100 میلی آ مپر
سویچینگ ولتاژ :حد اکثر 40 ولت DC
عمومی
نمایشگر : ال سی دی 4 رقمی 14 میلی متری
سرعت نمونه برداری : 50 میلی ثانیه
دقت : % 0.05
دمای رانش : % 0.005 در 1 درجه سانتی گراد
جنس مواد : ABS
کلاس حفاظتی : IP65
ابعاد : 60 * 80 * 80
وزن : 250 گرم
