| دقت | توضیحات | سایز | ||
|---|---|---|---|---|
| 1% | کنترلر پنوماتیک | 1/2 | ||
معرفی :
در سری m80 ورودی ممکن است فشار مستقیم، جریان و درجه حرارت باشد لذا سیستم به عناصر سنجش دقیق برای اندازه‌گیری دما، جریان و فشار مجهز شده . قابلیت کنترل و ثبت 3 سیگنال ورودی با مشخصه 9.5 اینچ (240mm) و ارائه مداوم 3 تا PSI15 برای خروجی کنترلر در سری M80 وجود دارد. مدل M80 قابلیت قطع و وصل را دارا بوده و می‌توان از این مدل به عنوان کنترلرهای P – PI – PD-PID بهره برد. همه گزینه های کنترل برای کنترلتک قلم گروه با گستره ای متناسب از ٪ 3 تا ٪ 300 در دسترس هستند.
مشخصات ثبت کننده :
این قطعه از یک درایو نمودار، یک صفحه پشتیبانی با کاغذ چارت سازمانی، قلم بازویی و یک بازوی بالابر قلم تشکیل شده است . درایو نمودار استاندارد با داشتن برق 110 یا 220 ولت AC به مدت 12 ساعت، 24ساعت و 7 روز تغذیه می‌باشد. البته منابع تغذیه ای دیگری نیز با محدودهای زمانی متفاوت در دسترس هستند. نمودارها، با حداقل مقدار پارامتر اندازه‌گیری، در این مدل عرضه می‌شود. قلم به رنگ های قرمز، آبی وسبز موجود می‌باشدو بالابر قلم مجهز به سیستم کاهش تغییر نمودار است.

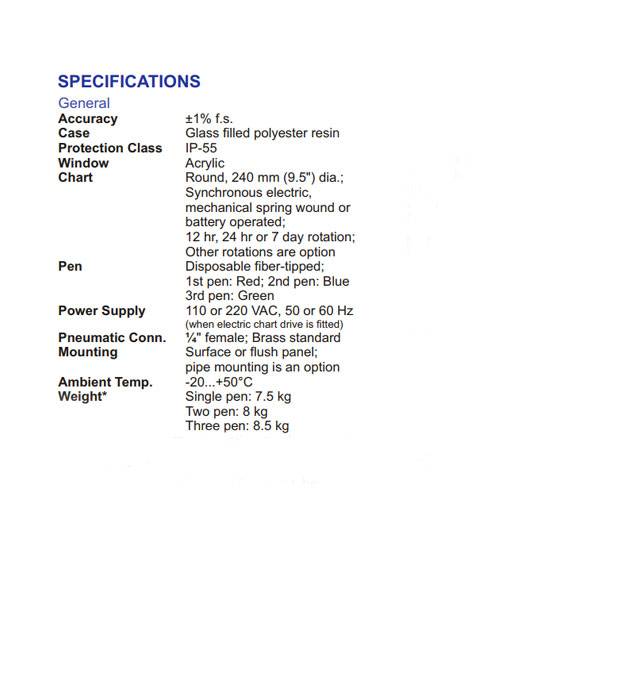

مشخصات :
عملکرد به صورت مجزا یا همزمان
دقت : مثبت و منفی% 1
کنترل خروجی پنوماتیک 3- PSI 15
هشدار دهنده برق رله
نصب به صورت تابلو
پانل های فناوری پیشرفته
مشخصات فنی سیستم دما :
عنصر ندازه گیری درجه حرارت: لوله حرارتی
قطر مویرگ: 3 میلی متر از جنس استیل استنلس
دریافت سه ورودی مستقیم : ترکیبی از دما، فشارو جریان
لوازم و اتصالات: غده فشرده سازی قابل تنظیم از
جنس فولاد ضد زنگ، مناسب برای فشار تا PSI 50 / بار 3.5
مشخصات فنی سیستم فشار:
عنصر اندازه‌گیری: لوله بوردن و یا کپسول فشار /ارتباط: مهره ⅜ اینچ و بخش انتهایی مناسب برایگیرنده ی مادگی ¼ اینچ
مشخصات فنی سیستم جریان:
عنصراندازه‌گیری: دمپر قابل تنظیم با ویژگی جبران درجهحرارت، قطر دهانه ⅛ 2 اینچ برای محدوده های مختلففشار مدنظر بالاتر از psi 15 و تا فشار psi 100
جنس دهانه: فولاد ضد زنگ
جنس بدنه: فولاد، فولاد ضد زنگ
